Ürün ayrıntıları:
|
| Ürün adı: | 500mm Dört Yüksek Tersinir Soğuk Haddehane makinesi | Gelen bobin boyutu: | 2.0～3.0×400 mm |
|---|---|---|---|
| Çıkış bobini boyutu: | 1.0～2.0×400 | Bobin boyutu: | outer diameter Max. dış çap Maks. 1600 mm 1600 mm |
| bobin ağırlığı: | Maks. 5T | Bobin iç çapı: | 508 mm |
| yuvarlanma basıncı: | Max. Maks. 3500 KN 3500 KN | yuvarlanma hızı: | Max. Maks. 150 m/min 150 m/dak |
| Birim çalışma yüksekliği: | 1000 mm | Ünite çalışma yönü: | soldan sağa （kullanıcı tarafından karar verilir） |
| Vurgulamak: | 0.3-0.8mm duvar paneli rulo şekillendirme makinesi,CE duvar paneli rulo şekillendirme makinesi,15m/dak rulo şekillendirme ekipmanı |
||
1. Ürün adı

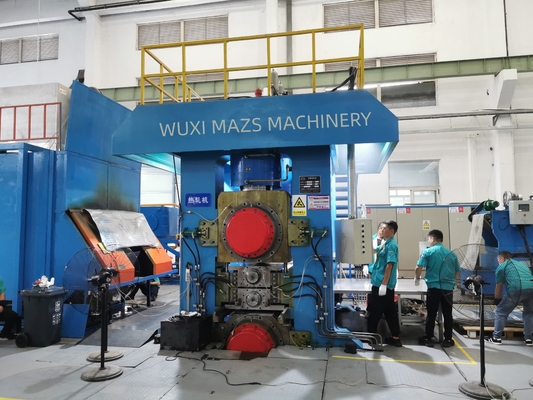

MAØ175×500/Ø460×470 500mm Dört Yüksek Tersinir Soğuk Haddehane hattı Siemens 6RA80 serisi tam dijital
2. Uygulama:
400 mm genişliğinde karbon çeliği ve düşük alaşımlı çeliğin haddelenmesi için kullanılır, bitmiş ürün kalınlığı 1.0 mm ～ 2.0 mm mm
3. Süreç akışı:
Yükleme → Bobin Açma → Sıkıştırma → Düz kafa düzleştirme Kesme → kaynak halkası (kaynak testi dikişi) → dikey rulo merkezi →
Beş rulo yapıldı → Dört yüksek soğuk haddehane → Recoiler → Boşaltma
4. Ana Teknik Şartname:
| Numara. | Teknik parametre | |
| 1 |
Hammadde durumu |
Düz karbon çeliği |
| 2 |
Gelen bobin boyutu |
2.0～3.0×400 mm |
| 3 |
Çıkış bobini boyutu |
1.0～2.0×400 mm |
| 4 |
yuvarlanma basıncı |
Maks.3500 KN |
| 5 |
yuvarlanma hızı |
Maks.150 m/dak |
| 6 |
çözülme gerilimi |
Maks.30 KN |
| 7 |
Recoiler tambur genişleme çapı |
Maks.508 mm;Min.495 mm |
5. tedarik kapsamı
| Numara
|
Tedarik İçeriği |
miktar |
Tedarikçi |
alıcı |
Açıklama |
| ben |
Mekanik parça |
||||
|
1 |
Bobin araba |
1 takım |
√ | ||
|
2 |
açıcı |
1 takım |
√ | ||
|
3 |
düzleştirici |
1 takım |
√ | ||
|
4 |
Yatay kesme makinası |
1 takım |
√ | ||
|
5 |
Kaynak platformu |
1 takım |
√ | ||
|
6 |
Döngü |
1 takım |
√ | ||
|
7 |
Tutam ve beslemeyi girin |
1 takım |
√ | ||
|
8 |
Beş silindir biul up |
1 takım |
√ | ||
|
9 |
Ana değirmen makinesi |
2 takım |
√ | ||
|
10 |
4 adet |
√ | |||
|
11 |
Kombine dişli kutusu |
1 takım |
√ | ||
|
12 |
Değişim silindiri ünitesi |
2 takım |
√ | ||
|
13 |
Çıkış plakası |
1 takım |
√ | ||
|
14 |
geri tepme |
1 takım |
√ | ||
|
15 |
boşaltma arabası |
1 takım |
|||
|
16 |
Baz vekaplin |
1 takım |
|||
| II |
Hidrolik ekipman |
||||
|
1 |
İnce yağ yağlama istasyonu |
1 takım |
√ | ||
|
2 |
Düşük basınçlı hidrolik istasyon |
1 takım |
√ | ||
|
3 |
Silindir bükme için hidrolik istasyon |
1 takım |
√ | ||
|
4 |
Emülsiyon yağlama sistemi |
1 takım |
√ | ||
| III |
Motor ve elektrik kontrol ekipmanları |
||||
|
1 |
Ana motor |
2 takım |
√ | ||
|
2 |
geri sarma motoru |
1 takım |
√ | ||
|
3 |
İletim cihazı ve PLC sistemi |
1 takım |
√ | ||
|
4 |
Ana haddehanenin DC tahrik cihazı |
1 takım |
√ | ||
|
5 |
sarıcının DC sürücü cihazı |
1 takım |
√ | ||
|
6 |
operasyon kutusu |
1 takım |
√ | ||
| IV |
Diğer bölümler |
||||
|
1 |
Kalınlık ölçer cihazı |
2 takım |
√ |
Kullanıcı tarafından sağlandı |
|
|
2 |
Atölyede kablo ve tellerin montajı |
1 parti |
√ |
Kullanıcı tarafından sağlandı |
|
|
3 |
Atölye boruları |
1 parti |
√ |
Kullanıcı tarafından sağlandı |
|
|
4 |
Ayak cıvatası ve blok |
1 parti |
√ |
Kullanıcı tarafından sağlandı |
|
|
5 |
Atölye çiti ve kapak plakası |
1 parti |
√ |
Kullanıcı tarafından sağlandı |
|
|
6 |
Alçak gerilim dağıtım kabini |
1 parça |
√ |
Kullanıcı tarafından sağlandı |
|
|
7 |
harmonik sistem |
1 takım |
√ |
Kullanıcı tarafından sağlandı |
|
