Ürün ayrıntıları:
|
| Ürün adı: | Çelik Rulo Dilme Makinesi | Kalınlık:: | 0,3-3,0 mm |
|---|---|---|---|
| hız: | 130m/dak | Ana güç: | 18.5KW |
| Kontrol sistemi: | PLC Panasonic | Sürmek: | zincirle (dişli kutusuyla bir) |
| otomatiklik: | yarı otomatik / otomatik | Gerilim: | 380V 50Hz 3faz veya kullanıcı siparişi |
| Vurgulamak: | 15KW c & z aşık şekillendirme makinesi,1.5-3.0mm c & z aşık şekillendirme makinesi,15m / dak c kanal şekillendirme makinesi |
||
BEN.Üretim hattı ekipmanının bileşimi
1. Hidrolik yükleme arabası
2. Hidrolik konsol açıcı
3. Bobin presleme ve açma cihazı
4. Çift rulo tutam ve plaka kesme makinesi
5. Elektrikli göz kontrollü lüper tablosu
6. Sol ve sağ konumlandırma cihazı

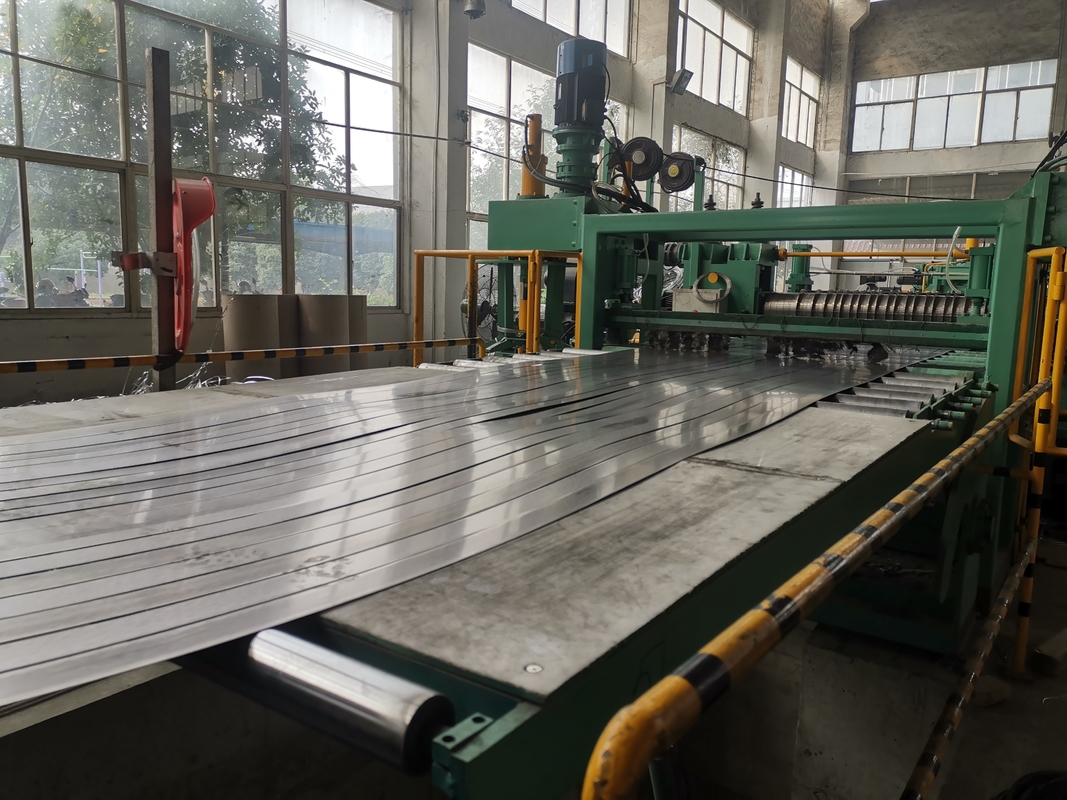

7. Dilme makinesi
8. Hurda toplama cihazı (tel düzenleme fonksiyonlu)
9. Elektrikli göz kontrollü lüper tablosu
10. Ayırıcı cihaz ve sönümleme cihazı

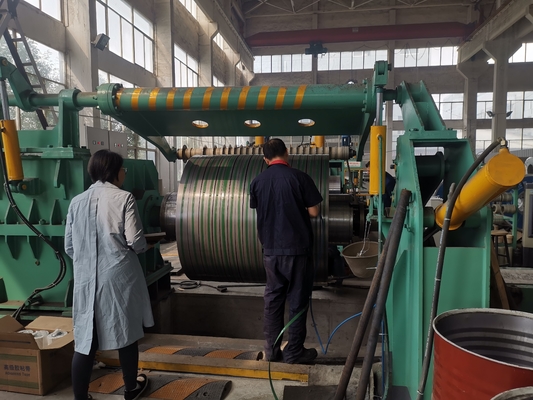

11. Hidrolik toplayıcı
12. Boşaltma arabası
13. Hidrolik sistem
14. Elektrik sistemi
İnce sac dilme hattı, rulo şerit kalınlığı (0.2~1) mm, (0.3-2) mm, (0.3-3) mm ve (0.4-4)mm için uygundur;şerit genişliği değişken iken: 600mm.1000mm, 1250mm, 1600mm, 1800mm vb.
II.Düşünce Dilme hatlarımız için detaylı teknik veriler:
Sırbistan'da MA-(0.3~3)×1600mm Rulo Dilme Makinesi
Bobin malzemesi: HRC, CRC, GI, PPGI, Q195, Q235, Q345...
Şerit kalınlığı: (0,3-3) mm
Maks.Şerit genişliği: 1600mm
bobin kimliği: ≥Φ508mm
Bobin Dış Çapı: Φ1800mm
Maks.Bobin ağırlığı: 20000Kgs
Eğme motoru: 75KW DC motor
Dilimleme mili: Ф220 x 1650mm
Dilimleme milindeki disk bıçakları: ID220mm x OD330mm x 10mm, 6CrW2Si.
Ayırma diski: ID85 x OD210mm x 6mm, 65Mn
Ahşap plakaların etrafına sarılan sürtünmeli yün keçeden geçen şerit ile gerdirme sağlanır.
Geri sarıcı bloğu: Ф508 x 1700mm
Sarıcı motor: 90KW DC motor
Elektrik kontrolü: Eurotherm 590 DC sürücü kabini artı kontrol panelleri.
Dilme hızı: max 100m/dak, ayarlanabilir.
III.Metal Bobin Eğme Makinesinin belirtim formu:
| modeli | Kalınlık | Bobin Ağırlığı | Bitmiş yarık | Maksimum Dilme hızı | |
| MA-1x600 | 0,2-1 mm | 100-600mm | Maks. 8T | dak.20mm | 50m/dak |
| MA-2x1300 | 0,3-2 mm | 300-1300mm | Maks 15T | dak.25mm | 80m/dak |
| MA-3x1600 | 0,3-3 mm | 500-1600mm | Maks 20T | En az 25 mm | 100m/dak |
| MA-4x1600 | 0,4-4 mm | 500-1600mm | Maks 30T | En az 30 mm | 80m/dak |
| Not: Formdaki veriler, genel aralıklara göre referans niteliğindedir, her satırı her müşterinin özel gereksinimlerine göre tasarlar ve yaparız, böylece her müşteri bizden kendi iyi içerik hattını satın alabilir. | |||||
İlgili kişi: Ms. Sunnia Sun
Tel: 86-15358060625
Faks: 86-510-85880989
