Ürün ayrıntıları:
|
| Hammadde: | MA-Φ165 Yüksek Frekans Kaynaklı Boru Değirmeni, dişli kutusu tahrikli yüksek hızlı çıkış ünitesi | Bobin genişliği: | 60 ~ 160 mm |
|---|---|---|---|
| Bobin Dış çapı: | Max. Maks. Alan sayısı Φ1600mm Φ1600mm | Bobin iç çapı: | Φ508mm |
| Rulo Ağırlığı: | Maks. 2,5T | Malzeme kalınlığı: | Yuvarlak borular için 0.8 ~ 2.5mm |
| Yuvarlak boru boyutu: | Φ20mm ~ Φ50mm * 0.8mm ~ 2.5mm | kare boru boyutu: | 16 × 16x1.5mm, 20x20x1.8mm, 25x25x2mm, 30x30x2mm, 40x40x2mm |
| Dikdörtgen boru boyutu: | 25x50x2mm | Üretim uzunluğu: | 4 ~ 10 milyon |
| Hız üreten: | 30 ~ 80m / dak | ||
| Vurgulamak: | 50m / dak Yüksek Frekanslı Kaynaklı Boru Fabrikası,165mm Yüksek Frekanslı Kaynaklı Boru Fabrikası,2.0-6.0mm çelik boru fabrikası |
||
1. Malların tanımı:
MA-Φ165 Yüksek Frekans Kaynaklı Boru Değirmeni, dişli kutusu tahrikli yüksek hızlı çıkış ünitesi
2. Şartname:
İşlenecek malzeme: karbon çeliği, soğuk sıcak haddelenmiş, maks.%0.2 karbon
Üretim Şekli: Yuvarlak Borular, Kare, Kare ve Dikdörtgen İçi Boş Kesitler
Yuvarlak Boru Dış Çapı: Min 50.8, Max 165mm
Kare İçi Boş Kesit: Min 40x 40, Maks 130 x 130 mm
Dikdörtgen Boşluk: Min 40 x 60, Maks 100x 160 mm
Tüp Kalınlığı: Min 1.8 Max 6.0 mm
Şekillendirme Hattı Hızı: Max 55 m/dk
(Kare ve Dikdörtgen İçi Boş Şekiller yan duvar kalınlık oranına göre daha düşük hızlarda üretilir)
Tüp Kesim Uzunluğu: Min 4 Max 15 metre
Uzunluk Doğruluğu: ± 3mm
3. Çizgi Kompozisyonu:
V şeklinde ön boşaltma masası (V bobin standı)
Hidrolik şarj vagonu (bobin arabası)

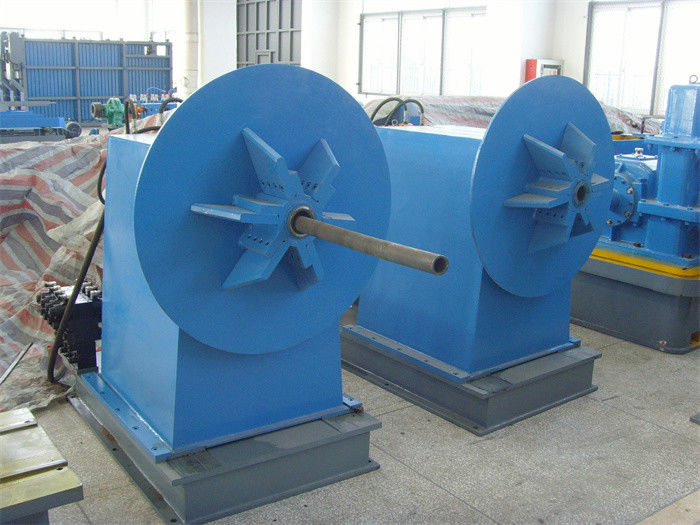

Hidrolik boşaltma makinesi (uncoiler)
Hidrolik Makas ve TIG Kaynakçı.
Yatay Şerit Akümülatörü.

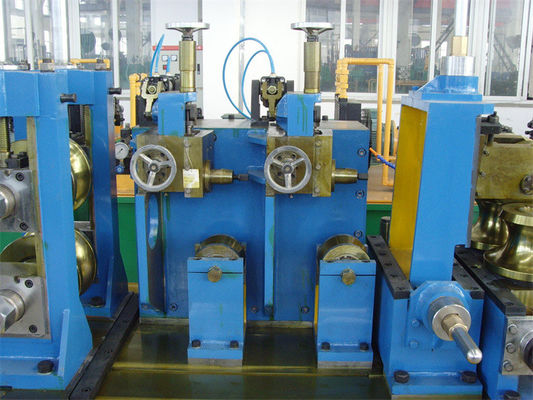

Şekillendirme, Kaynak, Soğutma ve Boyutlandırma Bölümü.Tahrik Motoru: DC 132 kW+ 132 kW
Bilgisayar Uçan Testere Kesme.
düzleştirici
Uç Freze ve Pah Açma Makinesi
Balya Presi
Tahrikli Silindir Çıkış Tablosu, Muayene masası ve Kollektörler.
Katı Hal HF Endüksiyon Kaynakçı: 400 kW, Katı Hal Tipi
Rulolar: Rulolar AISI D3 D2 veya E52100'den üretilmektedir.

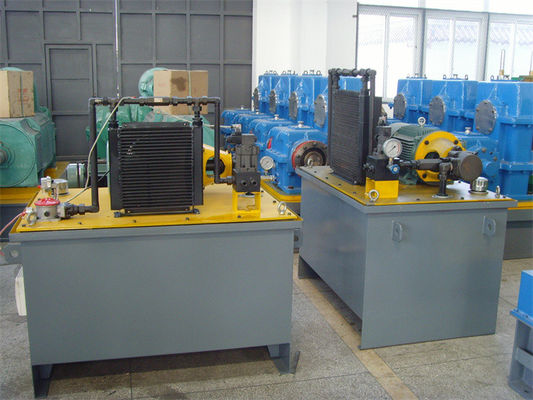

Hidrolik Üniteler
Elektrik Panoları
4. Teknik parametre:
| Model numarası. | MA114 | MA125 | MA165 | MA219 |
| Dış çap | Φ40~114 MM | Φ50~130MM | Φ76~165 MM | Φ89~219 MM |
| duvar kalınlığı | 1,2~4,0 mm | 2,0~5,0 mm | 2,0~6,0 mm | 3,0~6,0 mm |
| üretim hızı | 0~70 m/dak. | 0~60 m/dak. | 0~50 m/dak. | 0~50 m/dak. |
| Sürüş motor gücü | 132 Kw*2 takım | 160 +200Kw | 200 Kw*2 takım | 200 Kw*3 takım |
| HF kaynakçı gücü | 300 KW | 400 KW | 500 KW | 500 KW |
