Ürün ayrıntıları:
|
Malların tanımı: | çelik soğuk haddehane makineleri | İş silindirleri (mm): | Φ70 |
---|---|---|---|
Makara uzunluğu (mm): | 250 | Yuvarlanma kuvveti (Ton): | 80 |
Giriş kalınlığı (mm): | 1.5 | Bitmiş kalınlık (mm): | 0.08 |
Genişlik(mm): | 30-200 | Yuvarlanma hızı (m/dak): | 180 |
Gerilim: | 380V 50Hz 3faz veya kullanıcı siparişi | Renk: | Standart olarak veya kullanıcı siparişi olarak |
Vurgulamak: | ISO tandem soğuk haddehane,4 Hi tandem soğuk haddehane,tandem 4 yüksek haddehane |
1. Malların tanımı:

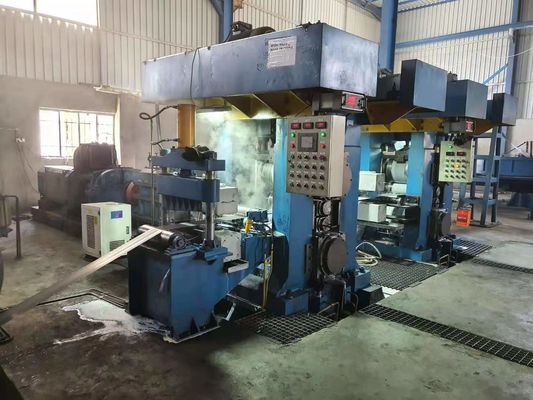

MA Φ70/Φ210×250 sürekli iki ayaklı tandem soğuk haddehane, mekanik aşağı bastırma tertibatlı
2. Giriş:
Farklı merdane sayıları nedeniyle, metal bobin soğuk haddehanesi 2 Hi, 4 Hi, 6 Hi ve 12 Hi AGC'ye ayrılmıştır.
Metal bobin soğuk haddehanelerinden biri olan 4-Hi soğuk haddehane, kaliteli hammaddeden yapılmıştır.Dört yüksek soğuk haddehane, ikisi küçük ve ikisi büyük olmak üzere dört silindire sahiptir.İki küçük merdane, metal bobinle temas halinde olan iş merdaneleridir ve iki büyük merdane, küçük iş merdanelerinin arka tarafına temas eden yedek merdanelerdir.Aynı zamanda bu soğuk haddehaneyi üretirken son teknolojik ekipmanlarla kendimizi geliştiriyoruz.
3. Özellikler:
1. 4-Hi soğuk haddehane, bir tür taşınabilir tiptir.
2. Fabrikasyon çelik levhalardan bir sehpa ve iki çerçeve yapılmıştır.
3. Bu soğuk haddehanedeki 2 numaralı Rulolar soğutulmuş malzemeden yapılmıştır.
4. Ağır hizmet redüksiyon dişlisi ile donatılmıştır.
5. Vidalama sistemi manueldir.
6. Bir numaralı CI döküm volanlarını benimsiyoruz.
Giriş bobinleri, çıkış bobinleri, maksimum haddeleme kuvveti ve maksimum haddeleme kuvveti vb. gibi birçok özelliğin farklı olması nedeniyle, 4-Hi soğuk haddehane 8 türe ayrılır:
4. Avantajlar:
1. İkinci tip soğuk haddehane, haddeleme hızını ve gerginliğini kontrol eder.
2. Stabil haddeleme sağlanır.
3. Bu makine, güvenliği büyük ölçüde garanti eder.
Hidrolik AGC Sistemi
Fonksiyonlar: AGC (bastırma dikişinin hidrolik kontrolü), AFC (sabit yuvarlanma kuvveti kontrolü), kalınlık ölçer ön kontrolü, izleme, vb.
Kesinlik:
Dengeli yuvarlanma: 0,3 mm ±4,5 μm;0,5-0,8 mm ±7μm
Hızlandırma ve hız azaltma haddeleme: %2h≤±10μm
5. Teknik parametre:
Tip | Φ70/Φ210×250 | Φ135/Φ350×350 | Φ140/Φ450×450 | Φ175/Φ500×550 |
İş silindirleri (mm) | Φ70 | Φ135 | Φ140 | Φ175 |
Makara uzunluğu (mm) | 250 | 250-350 | 450 | 500 |
Yuvarlanma kuvveti (Ton) | 80 | 120 | 280 | 280 |
Giriş kalınlığı (mm) | 1.5 | ≤2,7 | ≤3 | ≤4 |
Bitmiş kalınlık (mm) | 0.08 | ≥0,15 | ≥0,3 | 0.3 |
Genişlik(mm) | 30-200 | ≤250 | 360 | 400 |
Yuvarlanma hızı (m/dak) | 180 | 180 | 180 | 210 |
Ana motor (KW) | 22 | 55 | 75 | 90 |
Bastırma motoru (KW) | 2.2 | 4 | 6 | 7.5 |
Aşağı bastırma hızı (mm/s) | 0,06 | 0.08 | 0.08 | 0.08 |
Hız düşürücü | JZQ650 | JZQ850 | JZQ450 | JZQ1000 |
Ağırlık (Ton) | 8.5 | 19 | 22 | 24 |
