Ürün ayrıntıları:
|
| Malların tanımı: | çelik soğuk haddehane makineleri | Giriş kalınlığı (mm): | 1.0-2.5 |
|---|---|---|---|
| Bitmiş kalınlık (mm): | 0.15-1.2 | Bobin (mm): | 250-350 |
| Kalınlık Toleransı: | ± 0.02mm | Koşu hızı: | 4 m / s |
| renk: | Standart veya kullanıcı tarafından sipariş olarak | Voltaj: | 380V 50Hz 3 faz veya kullanıcı tarafından sipariş |
| Vurgulamak: | 380V Ters Soğuk Haddehane,6hi Ters Soğuk Haddehane,4m / s altı yüksek soğuk haddehane |
||
1. Malların tanımı:

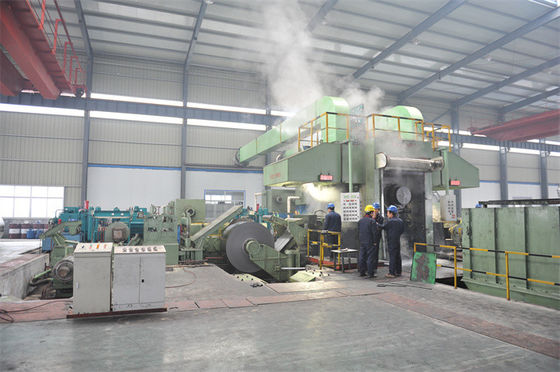

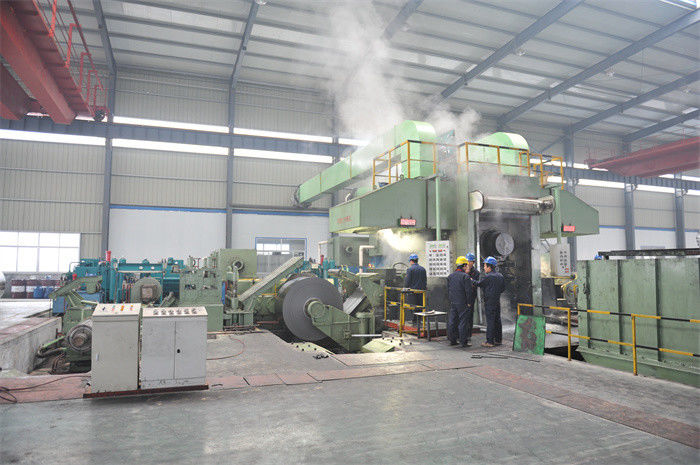

Elektrikli otomatik kontrol sistemli ters soğuk haddehane hattı MA Φ150/Φ175/Φ460×450.
2. Giriş:
Farklı silindir sayıları nedeniyle, metal bobin soğuk haddehanesi 2 Hi, 4 Hi, 6 Hi ve 12 Hi AGC'ye bölünmüştür.
Altı yüksek soğuk haddehane, karbon çeliği, paslanmaz çelik ve özel çelik rulo haddeleme için daha uygundur;Geniş genişlikte ve küçük bitmiş kalınlıkta çelik bile mevcuttur.
3. Özellikler:
1. Çelik şeridin iyi düzlüğü, hidrolik silindir bükme cihazı ve orta silindir transfer cihazı kontrolü ile kontrol edilir.
2. Daha küçük düz iş merdaneleri sayesinde merdane malzemesinden tasarruf edilebilir, böylece merdane tüketimi de azaltılabilir.
3. Her geçişte kalınlık azaltılabilir.
İş akışı:
Bobin yükleme vagonlu bobin açıcı → Bobin ucu düzleştirici → Bobin boşaltma vagonlu sol bobin → Haddehane öncesi çalışma platformu → 6-hi soğuk haddehane → Haddehaneden sonra çalışma platformu → Bobin boşaltma vagonlu sağ bobin
Farklı giriş kalınlığı, giriş genişliği ve bitmiş kalınlık nedeniyle, altı yüksek soğuk haddehane 2 türe ayrılabilir.
parametreler:
Kalınlık toleransı: ±0.02mm
Koşu hızı: 4m/s
Toplam kurulum gücü: yaklaşık 2200KW
Meslek: yaklaşık 15mX60m
Özellikler:
1. Bu tür soğuk haddehane PLC tarafından kontrol edilir.
2. Ana kontrol konsolunda arıza alarm ayarı ile donatılmış HIM dokunmatik ekrana sahiptir.
3. Bu ekipman, tüm dijital DC gücünü benimser.
4. İş silindirleri artı-eksi silindir bükme kontrolüne sahiptir.
5. Bu orta silindirler, orta silindirler ve yedek silindirler hızlı değişir.
6. Bu soğuk haddehanedeki tersinir haddeleme, yüksek hassasiyet özelliğine sahiptir.
4.Teknik Parametreler:
| Tip | Φ150/Φ175/Φ460×450 | Φ150/Φ175/Φ500×500 | Φ165/Φ200/Φ630×650 | Φ165/Φ250/Φ680×800 | ||||
| Giriş kalınlığı (mm) | 1.0-2.5 | 1.0-2.5 | 1.0-3.5 | 1.0-3.5 | ||||
| Bitmiş kalınlık (mm) | 0.15-1.2 | 0.15-1.5 | 0.18-2.0 | 0.2-2.0 | ||||
| Bobin (mm) | 250-350 | 300-400 | 400-500 | 550-700 | ||||
| Sürmek | çalışma silindiri | çalışma silindiri | çalışma silindiri | çalışma silindiri | ||||
| Yuvarlanma kuvveti (KN) | 2800 | 3500 | 5000 | 5500 | ||||
| Aşağı bastırmak | motor | hidrolik | motor | hidrolik | motor | hidrolik | motor | hidrolik |
| Yuvarlanma hızı (m/s) | 3.5 | 4-6.5 | 3.5 | 4-8 | 3.5 | 4-5 | 3.5 | 4-5 |
| haddeleme malzemesi | Normal karbon çeliği | Normal karbon çeliği | Paslanmaz çelik veya karbon çelik | Paslanmaz çelik | ||||
| Tip | Φ170/Φ300/Φ800×900 | Φ300/Φ370/Φ950×1050 | Φ330/Φ370/Φ1050×1250 | Φ400/Φ450/Φ1250×1450 | |
| Giriş kalınlığı (mm) | 2.0-4.0 | 2.0-4.0 | 2.0-4.0 | 2.0-4.0 | |
| Bitmiş kalınlık (mm) | 0.2-2.0 | 0.2-2.0 | 0.2-2.0 | 0.2-2.0 | |
| Bobin (mm) | 700-900 | 650-950 | 700-1100 | 900-1250 | |
| Sürmek | çalışma silindiri | çalışma silindiri | çalışma silindiri | çalışma silindiri | |
| Yuvarlanma kuvveti (KN) | 6500 | 10000 | 12000 | 15000 | |
| Aşağı bastırmak | motor | hidrolik | hidrolik | hidrolik | hidrolik |
| Yuvarlanma hızı (m/s) | 3.5 | 4-5 | 10 | 8-12 | 8-16 |
| haddeleme malzemesi | karbon çeliği veya paslanmaz çelik | Normal karbon çeliği | Normal karbon çeliği | Normal karbon çeliği | |
