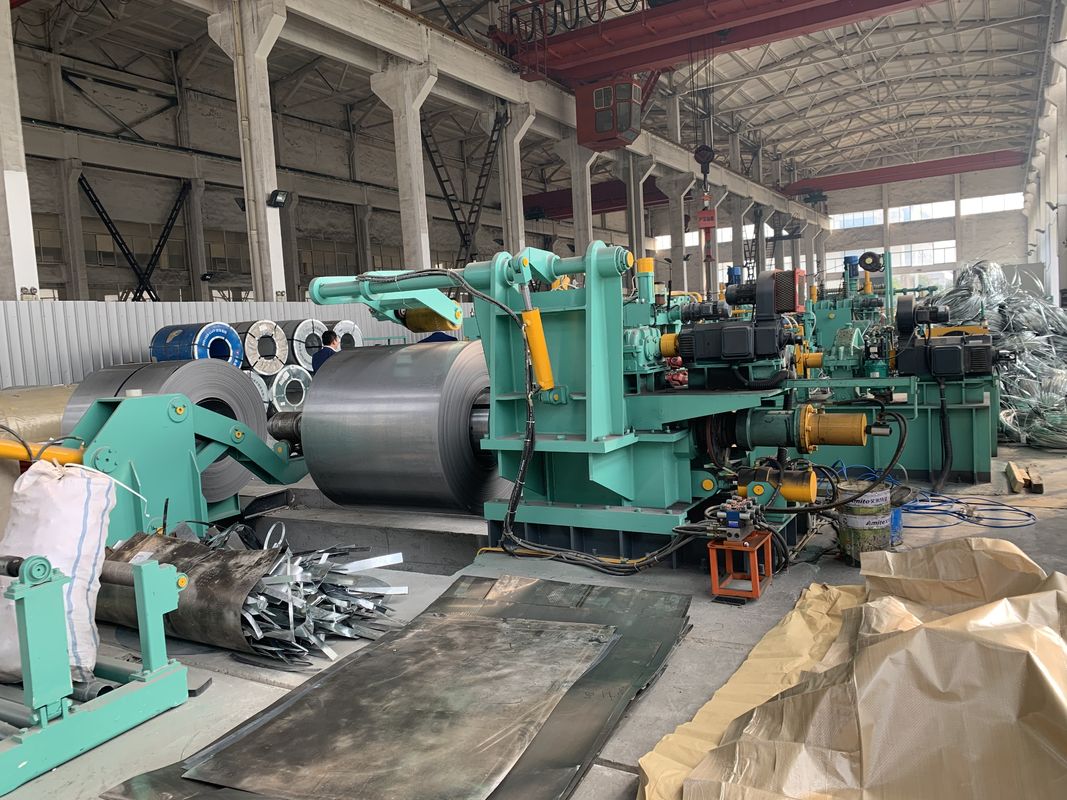

1800mm Çelik Sac Dilme Makinesi Beş Silindir Tesviye

1. Malların tanımı:

Ağır tip hidrolik açıcı ile PLC beş silindirli tesviye ile sabit hıza sahip Özel Kalın Sac Dilme Hattı

2. Giriş:
Metal bobin kesici olarak da adlandırılan bu kalın plaka dilme hattı, kalın çelik ana bobini küçük bebek bobinlerine kesebilir.Kalın bobin dilme hattı şunlardan oluşur: bobin yükleme arabası, çift mandrelli büyük yük açıcı, portal tarzı bobin kafası kılavuzu, pres ve kürek ekipmanı, çift silindirli sıkıştırma besleyici, beş silindirli düzleştirici, uç kesici, Rulo tablası, Merkezi hizalayıcı, Disk kesici, hurda sarıcı, delik akümülatör, ön ayırıcı ve gergi, Portal tarzı bobin ayırıcı ve baskı ayağı, geri sarıcı, bobin boşaltma arabası, hidrolik kontrol ve elektrik kontrolü.
Kalın sac dilme hatlarının farklı modellerinin kapasitesi (metal bobin kesici):
Şerit kalınlığı: (3~12) mm, (4-16) mm, (5~20) mm;
Şerit genişliği: 500-1800 mm, 800~2000 mm veya 1000~2200 mm.

3. Bobin Dilme Makinesinin detay özellikleri:
3.1.MA-(3-12)×1800mm Sac Dilme Hattı
Bobinlerin malzemesi: HR/CR karbon çeliği, galvanizli levha, renkli çelik levha vb.
Metal Bobin Eğme Şerit kalınlığı: (3~12) mm
Bobin Dilme Makinesi Şerit genişliği: 500~1800mm
Max.coil ağırlığı: 35000kgs

Tesviye silindirleri ve gerdirme silindiri çapı: Φ210
Metal Bobin Eğme Eğme milinin çapı: Φ300
Disk kesiciler: 6CrW2Si, HRC56°~58°, OD500mm x ID300mm x T25mm.
Recoiler bloğunun çapı: Φ610mm
Ayırma diskleri: 65Mn, OD250 x ID95 x T10/20mm
Bobin Dilme Makinesi Eğme ve recoiler için DC motorlar: 160KW, 200KW.
Metal Bobin Eğme hızı: (0~30) m/dak, ayarlanabilir

3.2.MA-(4-16)×2200mm Sac Dilme Hattı
Bobinlerin malzemesi: Q235 gibi HR/CR karbon çeliği, galvanizli levha, renkli çelik levha vb.
Şerit kalınlığı: (4~16) mm
Metal Bobin Eğme Şerit genişliği: 800~2200mm
Bobin Dilme Makinası Max.coil ağırlığı: 40000kgs

Tesviye silindirlerinin ve gerdirme silindirlerinin çapı: Φ230
Dilme mili çapı: Φ360
Metal Bobin Eğme Diski kesiciler: 6CrW2Si, HRC54°~56°, OD600mm x ID360mm x T50mm.
Recoiler bloğunun çapı: Φ760mm
Bobin Dilme Makinesi Ayırma diskleri: 65Mn, OD250 x ID110 x T10/20mm
Eğme ve recoiler için DC motorlar: 200KW, 250KW.
Dilme hızı: (0~30) m/dak, ayarlanabilir

3.3.MA-(5-20)×2000mm Sac Dilme Hattı
Bobinlerin malzemesi: Q235 gibi HR/CR karbon çeliği, galvanizli levha, renkli çelik levha vb.
Metal Bobin Eğme Şerit kalınlığı: (5~20) mm
Şerit genişliği: 800~2000mm
Max.coil ağırlığı: 40000kgs

Tesviye silindirlerinin ve gerdirme silindirlerinin çapı: Φ260
Metal Bobin Eğme Eğme milinin Çapı: Φ420
Bobin Dilme Makinesi Disk kesiciler: 6CrW2Si, HRC54°~56°, OD650mm x ID420mm x T50mm.
Recoiler bloğunun çapı: Φ800mm
Ayırma diskleri: 65Mn, OD250 x ID110 x T10/20mm
Eğme ve recoiler için DC motorlar: 280KW, 315KW.
Bobin Dilme Makinesi Dilme hızı: (0~20) m/dak, ayarlanabilir

4. Metal Bobin Eğme Özellikleri:
