Ürün ayrıntıları:
|
| Bobin malzemesi: | Çelik Rulo Dilme ve Boy Kesme Makinesi | Şerit Kalınlığı: | 0,3 ~ 3 mm |
|---|---|---|---|
| Şerit genişliği: | 300 ~ 1600 mm | Maks. Bobin ağırlığı:: | 15000kg |
| Voltaj:: | 380V 50Hz 3 faz | Kalite garantisi: | Bir yıl |
| Vurgulamak: | 3x1600mm Sac Boy Kesme Hattı,0.3-3mm Sac Boy Kesme Hattı,CR galvanizli çelik CTL makinesi |
||
1. Malların tanımı:

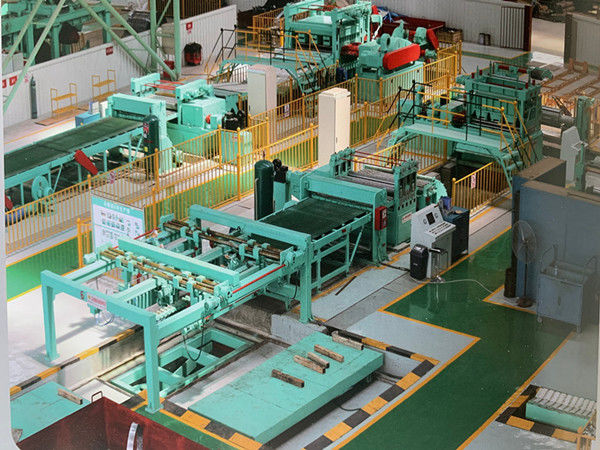

Otomatik döner kesme istifleme hattı Orta ve ağır kalınlıkta Uzunlukta Kesme Sabit hızda, kenarda çapak yok
2. Giriş:
Orta kalın levha boy kesme hattı, bir bobin şeridini açarak ve düzleştirerek ve ardından düzleştirilmiş düz şeridi belirli uzunluktaki levhalara keserek müşterinin maksimum hat hızı 40m/dak talebini karşılayabilir.
Bu bobin CTL hattı özellikle CR, HR karbon çelik bobinler, GI, PPGI çelik levhalar için uygundur.
Plaka boy kesme hattı (bobin CTL hattı), DC veya AC motor tarafından tahrik edilen bir seviyeleme makinesine sahiptir ve uzunluk sabitleme enkoder ile yapılır, kesme stili kesme kesmedir.
Orta kalın levha boy kesme hattı, kalınlıkta (1 ~ 6 mm, 2 ~ 8 mm, 3-10 mm) ve değiştirilebilir genişlikte çelik bobinlere uygundur ve bitmiş sacların uzunluğu, müşterinin pratik ihtiyacına bağlıdır.
3. Bu bobin CTL hattı için Avantajlar ve Özellikler:
1. Yüksek hassasiyet
Hat hızı 30m/dk'ya kadar, 7-8pcs/dk'ya kadar 2000mm Uzunlukta ortalama saclar olabilir.
Tesviye hassasiyeti: ±1mm/㎡
Sac uzunluk hassasiyeti: ±0.5mm/m
Sac çapraz uzunluk hassasiyeti: ±0.5mm/m
4. Ana teknik parametre:
Bobinlerin malzemesi: HRC, CRC, GI, PPGI, Q195, Q235, Q345...
Şerit kalınlığı: (0.3-3) mm
Maks.Şerit genişliği: 1600mm
bobin kimliği: ≥Φ508mm
Bobin OD: Φ1800mm
Maks.Bobin ağırlığı: 20000Kgs
Eğme motoru: 75KW DC motor
Eğme mili: Ф220 x 1650mm
Eğme milindeki disk bıçaklar: ID220mm x OD330mm x 10mm, 6CrW2Si.
Ayırma diski: ID85 x OD210mm x 6mm, 65Mn
Tahta levhaların etrafını saran sürtünmeli yün keçenin içinden geçen şerit ile sağlanan gerdirme.
Recoiler bloğu: Ф508 x 1700mm
Recoiler motoru: 90KW DC motor
Elektrik kontrolü: Eurotherm 590 DC sürücü kabini artı kontrol panelleri.
Dilme hızı: max 100m/dak, ayarlanabilir.
5. Bobin CTL hattının detay özellikleri:
| modeli | Kalınlık | Bobin Ağırlığı | bitmiş yarık | Maksimum Dilme hızı | |
| MA-1 x 600 | 0,2-1 mm | 100-600mm | Maksimum 8T | Min.20 mm | 50m/dak |
| MA-2 x 1300 | 0,3-2 mm | 300-1300mm | Maksimum 15T | Min.25 mm | 80m/dak |
| MA-3 x 1600 | 0,3-3 mm | 500-1600mm | Maksimum 20T | En az 25 mm | 100m/dak |
| MA-4 x 1600 | 0,4-4 mm | 500-1600mm | Maksimum 30T | En az 30 mm | 80m/dak |
| Not: Formdaki veriler genel aralıklara göre referans olarak, her satırı her zaman her müşterinin özel gereksinimlerine göre tasarlar ve yaparız, böylece her müşteri bizden kendi iyi içerikli hattını satın alabilir. | |||||
