Ürün ayrıntıları:
|
| Bobin malzemesi: | Çelik Rulo Dilme ve Boy Kesme Makinası | şerit kalınlığı: | 3-12mm |
|---|---|---|---|
| Şerit genişliği: | 600-1600mm | Max.bobin ağırlığı:: | 15000Kg |
| Gerilim:: | 380V 50Hz 3faz | Kalite garantisi: | Bir yıl |
| Vurgulamak: | 3-12mm Metal Boy Kesme Hattı,1600mm Metal Boy Kesme Hattı,CTL boy kesme hattı makinesi |
||
1. Malların tanımı:

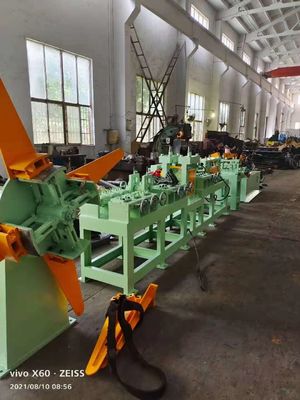

Kontrol ve izleme için PLC sistemi ile Yüksek Hassasiyetli 600-1600mm Kalın Sac Tesviye Boy Kesme Hattı kullanılır
2. Giriş:
Kalın levha boyuna kesme hattı, bir bobin şeridini açarak ve düzleştirerek ve ardından düzleştirilmiş düz şeridi belirli uzunluktaki levhalara keserek müşterinin maksimum hat hızı 20m/dak talebini karşılayabilir.
Boy kesme hattında (plaka CTL Makinesi) DC veya AC motorlarla çalışan bir ön tesviye makinesi ve bir ince tesviye makinesi vardır ve boy sabitleme kodlayıcı ile yapılır, kesme stili stop-shear'dır.
Kalın levha boyuna kesme hattı (plaka CTL makinesi), aşağıdaki kalınlıklara (3~12mm, 4~16mm, 5-20mm) ve değiştirilebilir genişliğe sahip çelik bobinlere uyar ve bitmiş sacların uzunluğu müşterinin pratik ihtiyacına bağlıdır.
3. Plaka CTL Makinesinin Avantajları ve Özellikleri:
1. Yüksek hassasiyetli Plaka CTL Makinesi
Hat hızı ortalama 20m/dk, 4-5adet/dk 2000mm Boy levhalara kadar çıkabilir.
Tesviye hassasiyeti: ±1,5 mm/㎡
Sac uzunluğu hassasiyeti: ±0,5 mm/m
Sac diyagonal uzunluk hassasiyeti: ±1 mm/m
Girdi malzemesi: CR, HR karbon çelik rulolar, GI, PPGI çelik levhalar.
3.1.MA-(3~12)×1600mm/2000mm/2500mm Kalın Levha Boy Kesme Hattı:
Plaka CTL Makine Şerit kalınlığı: 3~12mm
Şerit genişliği: 600~1600mm, 800-2000mm, 1100-2500mm
Tesviye silindiri: Φ180, 13 adet
Tesviye silindiri malzemesi: 40Cr, HRC55-56
Tesviye için güç: 132KW DC motor + Eurothem 590 DC hız kontrolü
Plaka CTL Makinesi Kesme hızı: (0~20) m/dak, ayarlanabilir
3.2.MA- (4-16)×1500mm/2000mm/2500mm Kalın Levha Boy Kesme Hattı
Plaka CTL Makine Şerit kalınlığı: 4~16mm
Şerit genişliği: 500~1500mm/800-2000mm/1100-2500mm
Tesviye silindiri: Φ220mm, 11 adet
Tesviye silindiri malzemesi: 40Cr, HRC54-55
Tesviye için Plaka CTL Makine Gücü: 160KW DC motor + Eurotherm 590 DC hız kontrolü.
Kesme hızı: (0~20) m/dak, ayarlanabilir
3.3.MA-(5-20)×1800mm/2000mm/2500mm Kalın Levha Boy Kesme Hattı
Şerit kalınlığı: 5~20mm
Plaka CTL Makine Şerit genişliği: 800~1800mm, 1000-2000mm, 1100-2500mm
Tesviye silindiri: Φ230, 9 adet
Tesviye silindiri malzemesi: 40Cr, HRC54-55
Tesviye için güç: 110KW+160KW DC motor + Eurothem 590 DC hız kontrolü.
Plaka CTL Makinesi Kesme hızı: (0~20) m/dak, ayarlanabilir
| Detay özellikleri: Model | Kalınlık | Uzunluk | Tesviye hızı | |
| MA-12x1600 | 3-12mm | 600-1600mm | ayarlanabilir | Maks 20m/dak |
| MA-16x1800 | 4-16mm | 1000-1800mm | ayarlanabilir | Maks 20m/dak |
| MA-20 X 2000 | 5-20mm | 1000-2000mm | ayarlanabilir | Maks 20m/dak |
| Not: Formdaki veriler genel aralıklara göre referans niteliğindedir, her zaman her kalın levha boyuna kesme hattını, levha CTL makinesini her müşterinin özel gereksinimlerine göre tasarlar ve yaparız, böylece her müşteri kendi iyi içeriğini satın alabilir bizden hat. | ||||
