Ürün ayrıntıları:
|
Açıklama: | haddehane makinesi | Malzeme: | Q195, Q235, SPCC, SPCD |
---|---|---|---|
Gelen genişlik: | B≤800-1250mm | Çıkış genişliği: | B≤800-1250mm |
Gelen bobin çapı (iç / dış): | 610/1750mm | Çıkış bobini çapı (iç / dış): | 610/1750mm |
Yuvarlanma Hızı: | V≤90m/dak | Max. Maks. Alan sayısı coil weight bobin ağırlığı: | 20T |
Vurgulamak: | AGC tandem soğuk haddehane,3 Stand tandem soğuk haddehane,4hi tandem değirmen soğuk haddeleme |
1. Açıklama:

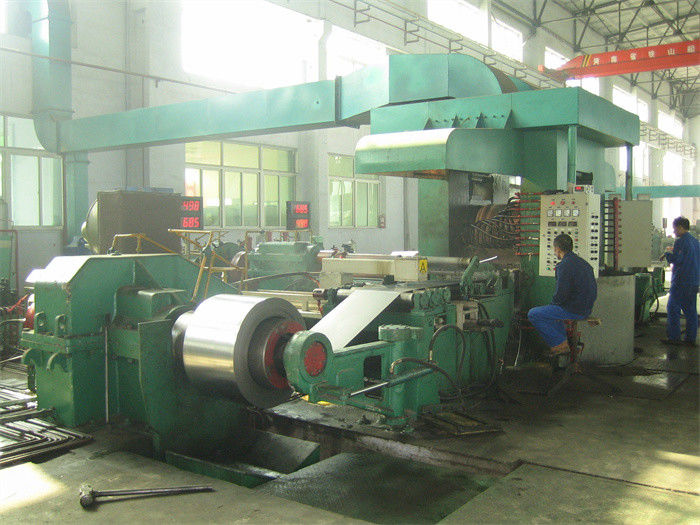

MA AGC Dört Yüksek Üç Ayaklı Tandem Soğuk Haddehane
2. Ana işlev:
Vidalama tertibatı, değirmen muhafazası, merdane sistemi, dengeleme tertibatı, ana şanzıman, merdane değiştirme tertibatından oluşur.Ana işlevi, gerekli kalınlığı karşılamak için şeritleri yuvarlamaktır.
3. Proses akışı: (referans için):
Bobin arabası yükleme → hidrolik genleşme açıcı → sıkıştırma düzleştirici → hidrolik kesme, kaynak platformu → zemin tipi depolama lüperini besleme → besleme proses platformu (gergi silindiri cihazı ile) → 1# stand → 2# stand → 3# stand → boşaltma işlemi platformu ( hidrolik kesme)→recoiler→boşaltma cihazı
4. Teknik Parametreler:
Tablo 4-1:
Tip | Φ70/Φ210×250 | Φ135/Φ350×350 | Φ140/Φ450×450 | Φ175/Φ500×550 |
İş silindirleri (mm) | Φ70 | Φ135 | Φ140 | Φ175 |
Silindir uzunluğu (mm) | 250 | 250-350 | 450 | 500 |
Yuvarlanma kuvveti (Ton) | 80 | 120 | 280 | 280 |
Giriş kalınlığı (mm) | 1.5 | ≤2.7 | ≤3 | ≤4 |
Bitmiş kalınlık (mm) | 0.08 | ≥0.15 | ≥0.3 | 0,3 |
(mm) | 30-200 | ≤250 | 360 | 400 |
Yuvarlanma hızı (m/dak) | 180 | 180 | 180 | 210 |
Ana motor (KW) | 22 | 55 | 75 | 90 |
Bastırma motoru (KW) | 2.2 | 4 | 6 | 7.5 |
Bastırma hızı (mm/sn) | 0.06 | 0.08 | 0.08 | 0.08 |
Hız düşürücü | JZQ650 | JZQ850 | JZQ450 | JZQ1000 |
Ağırlık (Ton) | 8.5 | 19 | 22 | 24 |
Tablo 4-2:
Tip | Φ190/Φ535×600 | Φ180/Φ650×850 | Φ205×900/Φ650×850 | Φ480/Φ1150×1380 |
Çalışma silindiri (mm) | Φ190 | Φ180 | Φ205 | Φ480 |
Silindir uzunluğu (mm) | 600 | 850 | 850 | 1380 |
Giriş kalınlığı (mm) | 3 | 3 | 3 | 3 |
Çıkış kalınlığı (mm) | 0,5 | 0,4 | 0.25 | 0,3 |
(mm) | 500 | 750 | 800 | 1000 |
yuvarlanma kuvveti | 4000KN | 5000KN | 5500KN | 800T |
Yuvarlanma hızı (m/dak) | 150 | 150 | 210 | 120 |
Ana motor (KW) | 450 | 630 | 630 | 1200 |
aşağı bastırma motoru | 30 | 44 | 44 | 60 |
Not: Yukarıdaki parametreler sadece referans içindir, müşterinin gereksinimlerine göre üretilebilir.
5. Paketleme
Taşıma sırasında tüm parçaların hareket etmemesi ve makine ve konteynerin herhangi bir şekilde zarar görmemesi için makine, çelik tel ve özel PET kayış ile konteynerin içine sabitlenecektir.
6. Garanti süresi: 12 ay (kolay kırılan parçalar hariç)
7. Hizmetimiz ve özelliklerimiz:
7.1 Tasarım: Makineleri müşterinin talep ve gereksinimlerine göre geliştirmek ve tasarlamak için zengin deneyime sahip olgunlaşmış bir teknik ekibimiz var.
7.2 Bu çok mükemmel ve dayanıklı bir ekipman.10 yıldan fazla deneyime sahibiz.
7.3 Bu tür bir makine en iyi kaliteye ve en iyi fiyata sahiptir.Doğru ölçüm ve kolay çalıştırma özelliğine sahiptir.
7.4 Tüm müşterilerimize teknik destek (satış öncesi, satış sırasında ve satış sonrası), üretim, kurulum, devreye alma ve bakım hizmeti veriyoruz.
7.5 Ürünümüz birçok bölgeye ihraç edildi ve yüksek kalite ve uygun fiyat nedeniyle yüksek itibar kazandı.
