Ürün ayrıntıları:
|
| malların tanımı: | Çelik bobin soğuk haddehane makineleri | İş silindirleri (mm): | φ120 |
|---|---|---|---|
| Silindir uzunluğu (mm): | 330 | Yuvarlanma kuvveti (Ton): | ≤2000KN |
| Giriş kalınlığı (mm): | 2.0～4.0×80～200mm | Bitmiş kalınlık (mm): | 0.5～2.0×80～200mm |
| Gerilim: | 380V 50Hz 3 faz veya kullanıcı tarafından sipariş | Renk: | Standart veya kullanıcı tarafından sipariş olarak |
| Vurgulamak: | Siemens Sürekli Soğuk Haddehane,200mm Soğuk Haddehane,150m / Min Sürekli Soğuk Haddehane |
||
1. Malların tanımı:

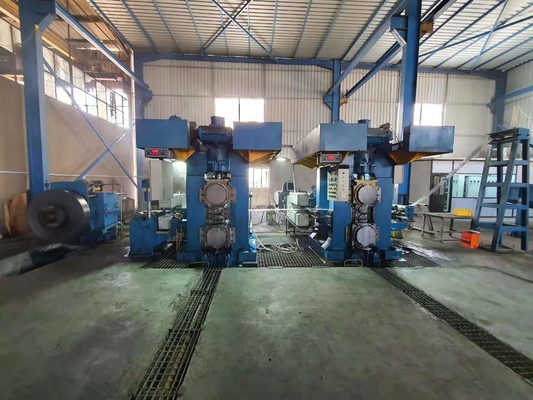

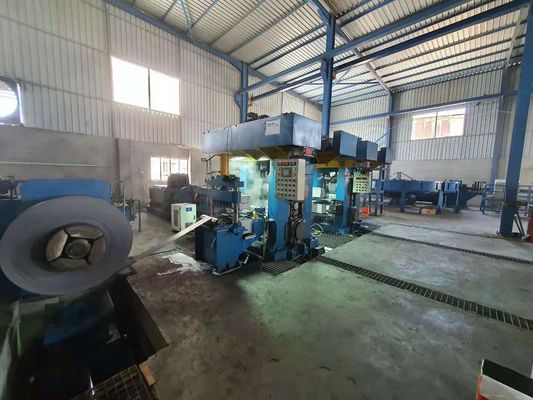

MA Ø120 × 300 / Ø350 × 300 Bobin genişliği 200mm iki Stand 150m/Dk Karbon Çelik için 4hi Soğuk Haddehane
2. Mhastalıklı süreç:
Yükleniyor → çözülüyor → sıkıştır
↓
Boşaltma ← dört merdaneli soğuk hadde merdanesi sol ve sağ merdaneli haddehane → boşaltma.
3. Teknik parametre:
|
İş silindirleri (mm) |
φ175 |
| silindirng (mm) | 350 |
| Yuvarlanma kuvveti (Ton) | 240T |
| Giriş kalınlığı (mm) |
3.0×240mm |
| Bitmiş kalınlık (mm) |
1.8×240mm |
| Genişlik (mm) | 240 |
| Yuvarlanma hızı (m/dak) | 150 |
| Ana motor (KW) | 280KW |
|
Dönme hızı: |
750-1600r/dak |
| basınç aşağı | mekanik |
| Elektrik sistemi |
Siemens 6RA80 serisi DC hız regülatörü |
4. Kapasite hesaplaması:
Ham 4 mm, bitmiş ortalama kalınlık 1.5 mm, ortalama genişlik 150 mm, rulo başına 3 tonluk ortalama hacim ağırlığı, üç geçişli toplam haddeleme süresi, yaklaşık 30 dakikalık toplam haddeleme süresi, saatte 4 ton verim, yıllık çalışma Yıllık 2.4 milyon ton üretim ile 6000 saat zaman.
5. Teknik belgelerin teslimi:
Tedarikçi, ekipmanın imalat ve yapım sürecine göre aşağıdaki bilgileri sağlayacaktır.
Ekipman düzeni ve temel çizimi.
Ekipman manüelleri.
Hassas parçaların ve mekanik ekipmanın yedek parçalarının ayrıntıları veya çizimleri (standart parçalar için modeller ve standart olmayan parçalar için çizimler), elektrik şematik diyagramı ve ünite yağlama istasyonu ve hidrolik istasyonun şematik diyagramı.
